適用范圍
MRB65LE-50系列漏電斷路器適用于交流50/60Hz額定電壓單極兩線，兩級230V，三極、三極四線、四級400V，額定電流至50A線路中，當人身觸電或電網泄漏電流超過規定值時，剩余電流動作斷路器能在極短的時間內迅速切斷故障電源，保護人身及用電設備的安全，同時可以保護線路和電動機的過載或短路，亦可作為線路的不頻繁轉換及電動機的不頻繁起動之用。
本產品符合：l EC61 009-1和GB16917.1 GB16917. 22標準

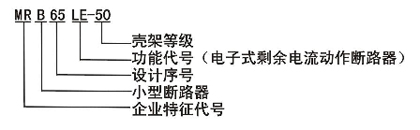

型號及其含義
主要規格及技術參數
主要規格
按額定電流分：1A、3A、6A、10A、16A、20A、25A、32A、40A、50A、63A。
按額定剩余動作電流分：0. 03A、0.1、0.3。
按極數和電流回路分；
單極兩線剩余電流動作斷路器；
兩極剩余電流動作斷路器；
三極剩余電流動作斷路器；
三極四線剩余電流動作斷路器；
四極剩余電流動作斷路器。
按瞬時脫扣器的型式分：C型(51 n—l01 n)、D型(1 0I n～1 4l n)
技術參數
額定短路能力lcn
|
額定電流
|
極數
|
額定電壓（V）
|
額定短路分段電流（A）
|
功率因素COSΦ
|
備注
|
|
1-40A
|
1
|
1P+N、2P、3P、3P+N、4P
|
6000
|
0.65～0.7
|
C型
|
|
50-63A
|
1.5
|
4500
|
0.75～0.8
|
D型
|
額定剩余接通和分斷能力I△m：2000A
額定剩余不動作電流l△no:0.51△n：
剩余電流動作分斷的時間
|
In（A）
|
I△n（A）
|
剩余電流(1△)等于下列值時的分斷時間
|
||||
|
I△n
|
2△n（A）
|
5A、，10A. 20A. 50A. 100A. 200A
|
I△t
|
|||
|
1-63A
|
0.03、0.1、0.3
|
0.3
|
0.15
|
0.04
|
0.04
|
最大分段時間
|
注：a、5A、10A、20A、50A、100A、200A、500A的試驗對大于過電流瞬時掊扣范圍下限的電流值不進行試驗。b、在l△t等于C型和D型的過電流瞬時脫扣范圍下限的電流時進行試驗
過電流保護特性
|
序號
|
脫扣器額定電流(A)
|
起始狀態
|
試驗電流
|
規定時間
|
預期結果
|
備注
|
|
1
|
1～63
|
冷態
|
1. 13ln
|
t>=th
|
不脫扣
|
|
|
2
|
1～63
|
緊接著前項試驗后進行
|
1. 45ln
|
t<lh
|
脫扣
|
電流在5s內穩定地上升至規定值
|
|
3
|
In<=32
|
冷態
|
2. 55ln
|
1s<t<60s
|
脫扣
|
|
|
In>=32
|
冷態
|
2. 55ln
|
1s<t<120s
|
脫扣
|
|
|
|
4
|
1～63
|
冷態
|
5ln
|
t>=0.1
|
不脫扣
|
C型
|
|
1～63
|
冷態
|
10ln
|
t<0.1s
|
脫扣
|
C型
|
|
|
1～63
|
冷態
|
10ln
|
t>=0.1
|
不脫扣
|
D型
|
|
|
1～63
|
冷態
|
14ln
|
t<0.1s
|
脫扣
|
D型
|
機械電氣壽命
電氣壽命：4000次，COSΦ=O. 85～0.9
機械壽命：10000次，
操作頻率：In≤25A，240次／小時：In>25A，1 20次／小時。
絕緣耐沖擊電壓性能
各極連接在一起與中性極之間能承受峰值為6000V的沖擊電壓：
各極與中性極連接在一起和金屬支架之間能承受峰值為8000V的沖擊電壓：
剩余電流動作斷路器在峰值電流為200A +'oo%沖擊電流和峰值電壓為2.5 ~/7Un
浪涌過電壓具有承受能力，且不引起誤動作。

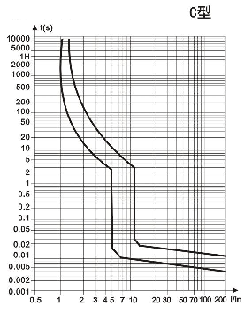

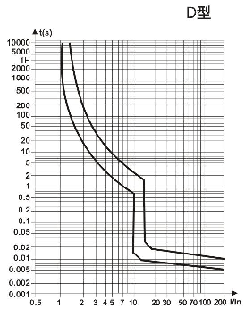

脫扣特性曲線
結構特點
MRB65LE-50系列漏電斷路器由MRB65-63高分斷小型斷路器和漏電脫扣器拼裝而成，漏電斷路器系電流動作型電子式漏電斷路器，主要由零序電流互感器，電子組件板，漏電脫扣器及帶有過載和短路保護的斷路器組成

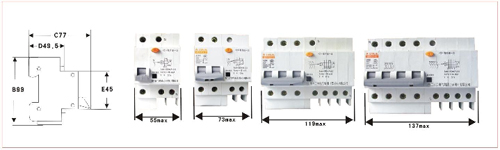

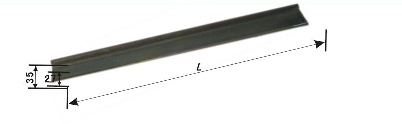

外形及安裝尺寸 MRB65LE-50安裝尺寸
|
型號
|
外形尺寸
|
||||
|
A
|
B
|
C
|
D
|
E
|
|
|
MRB65LE/1P
|
55±1.0
|
99
|
77
|
49.5
|
45
|
|
MRB65LE/2P
|
73±1.0
|
99
|
77
|
49.5
|
45
|
|
MRB65LE/3P
|
105±1.5
|
99
|
77
|
49.5
|
45
|
|
MRB65LE/3P+N
|
119±1.75
|
99
|
77
|
49.5
|
45
|
|
MRB65LE/4P
|
137±1.75
|
99
|
77
|
49.5
|
45
|
